Газоснабжение: голубое топливо под надежным контролем

Путь газа к дому начинается с трубы, проложенной под землей или над землей от уличного газопровода до вашего участка и далее до стены дома.

Технические условия (ТУ) - первый документ. Прежде чем что-либо монтировать, будущий владелец подает заявку в местное газораспределительное предприятие (ГРО). Специалисты выдают технические условия: в какой точке магистрали можно врезаться, на каком давлении (низкое - до 0,005 МПа, среднее - до 0,3 МПа или высокое - до 0,6 МПа), какой диаметр трубы, глубина заложения, требования к месту установки газового счетчика и котла. ТУ действительны обычно 1–2 года.

Проект газоснабжения разрабатывает лицензированная проектная организация. В проекте: схема наружного газопровода, способ прокладки (подземный или надземный), материалы (стальные трубы или полиэтиленовые ПЭ), глубина заложения (не менее 1,2–1,5 м до верха трубы), защита от коррозии, места установки отключающих устройств, ввод в дом, внутренняя разводка, подключение каждого прибора, требования к вентиляции помещений.

Подземный газопровод (самый надежный и эстетичный):

Трубы - ПЭ 100 (полиэтилен низкого давления) для давления до 0,6 МПа или стальные. ПЭ трубы не ржавеют, служат 50+ лет, монтируются методом горизонтального бурения (без разрытия траншей под дорогами и заборами).

Глубина заложения - ниже глубины промерзания (в средней полосе 1,2–1,5 м), но не менее 0,8 м до верха трубы.

Под трубой - песчаная подушка 10–15 см, сверху - засыпка песком и сигнальная лента (предупреждает о газопроводе при земляных работах).

В месте врезки в магистраль - колодец с отключающим устройством (краном).

На границе участка - отключающее устройство (кран) и контрольная трубка (для проверки давления).

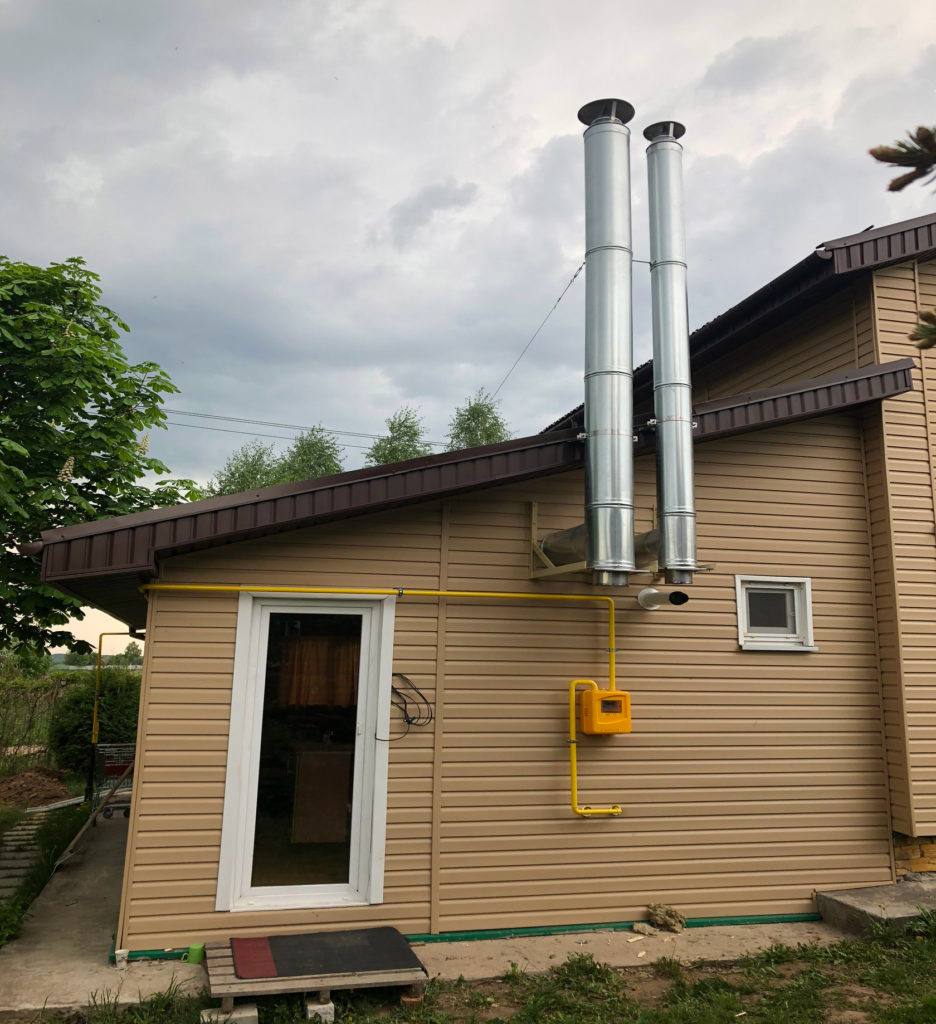

Надземный газопровод (по опорам или фасаду):

Используется в сложных грунтах (скала, вечная мерзлота) или при пересечении препятствий (реки, овраги).

Трубы - только стальные, с защитой от коррозии (окраска, цинкование).

Высота над землей - не менее 0,5 м (в зоне пешеходов), 2,2 м над проезжей частью. Расстояние до окон и дверей - не менее 1–2 м в зависимости от давления.

Обязательно заземление.

Ввод в дом: газопровод заходит в здание через стену в стальном футляре (гильзе) с уплотнением (битум, резина, герметик). Место ввода - не ниже отмостки, расстояние до дверных и оконных проемов - не менее 0,5 м. Сразу после ввода - отключающее устройство (кран) снаружи (до стены) и еще один - внутри (перед счетчиком).

Внутри дома газопровод прокладывается только открыто (по стенам, в коробах с вентиляцией) или в металлических трубах в стенах (строго по проекту). Скрытая прокладка в стяжке или без металлической трубы запрещена - при утечке газ должен уходить, а не накапливаться в пустотах.

Требования к внутреннему газопроводу:

Материал - стальные трубы (электросварные, бесшовные) или, для низкого давления, медные (специальные, с маркировкой «газ») и металлополимерные (разрешение по нормам, но не везде).

Соединения - сварные (неразъемные) для стальных труб. Резьбовые соединения допускаются только в местах установки кранов, счетчиков, подключения приборов (с использованием герметика - льняная прядь с суриком или специальные газовые ленты).

Окраска - желтый цвет (сигнальный) или окраска под цвет стен с обязательной маркировкой желтыми полосами каждые 2 метра.

Уклон - не менее 3–5 мм на метр в сторону стояка (для конденсата) или прибора.

Расстояние до электропроводки - не менее 25 см при параллельной прокладке, при пересечении - изолирующие гильзы, зазор 10 см. До розеток и выключателей - не менее 50 см.

Кран перед каждым газовым прибором - на отдельной линии (отводе). Кран должен быть доступен и обозначен.

Газовый счетчик - устанавливается на вводе в дом, до ответвлений к приборам. Требования: высота 0,8–1,7 м от пола, расстояние от газовой плиты не менее 0,8 м, от электроприборов - 0,5 м, в помещении с вентиляцией (кухня, котельная). Счетчик пломбируется поставщиком газа.

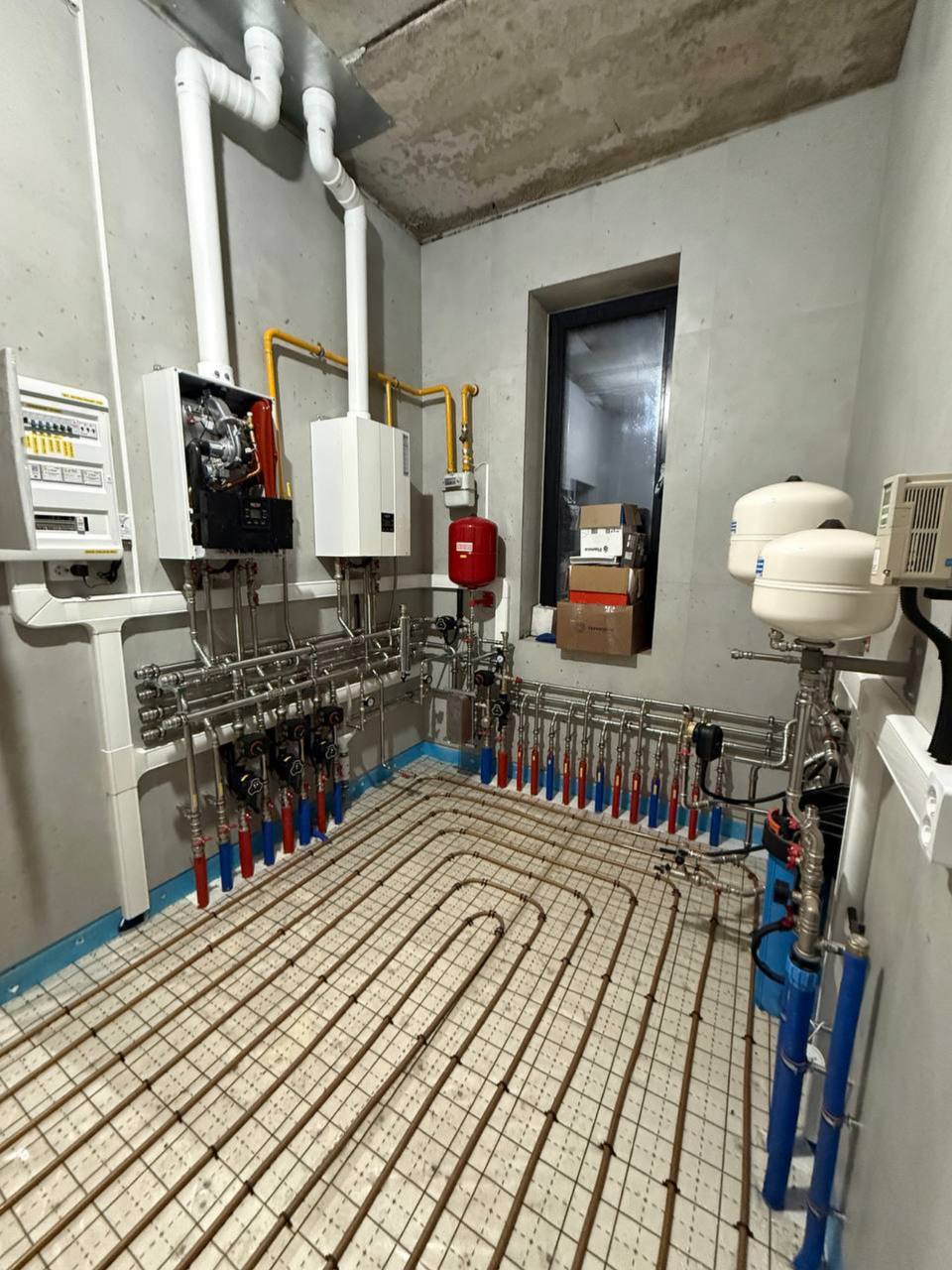

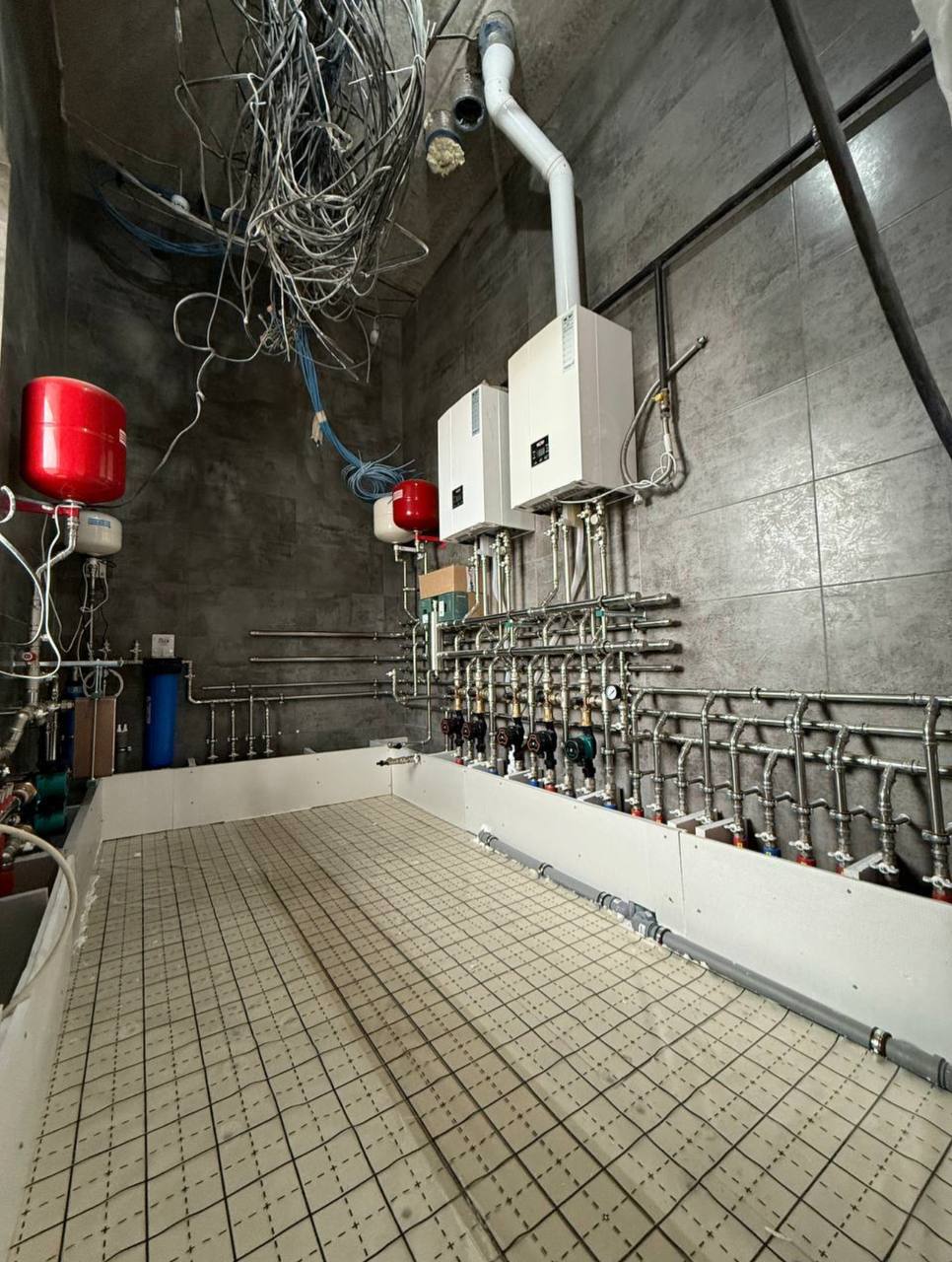

Газовый котел - самый мощный потребитель. Требования к помещению (котельной):

Отдельное помещение (не спальня, не гостиная, не ванная, не кухня-ниша) - для котлов мощностью более 30 кВт. Для котлов до 30 кВт можно на кухне или в коридоре, если есть окно и вентиляция.

Высота потолков - не менее 2,2 м.

Окно - с форточкой или фрамугой, площадь остекления не менее 0,03 м² на 1 м³ помещения.

Вентиляция: приток - с улицы или из соседнего помещения, вытяжка - в вентканал, сечение не менее 0,02 м² на 1 кВт мощности.

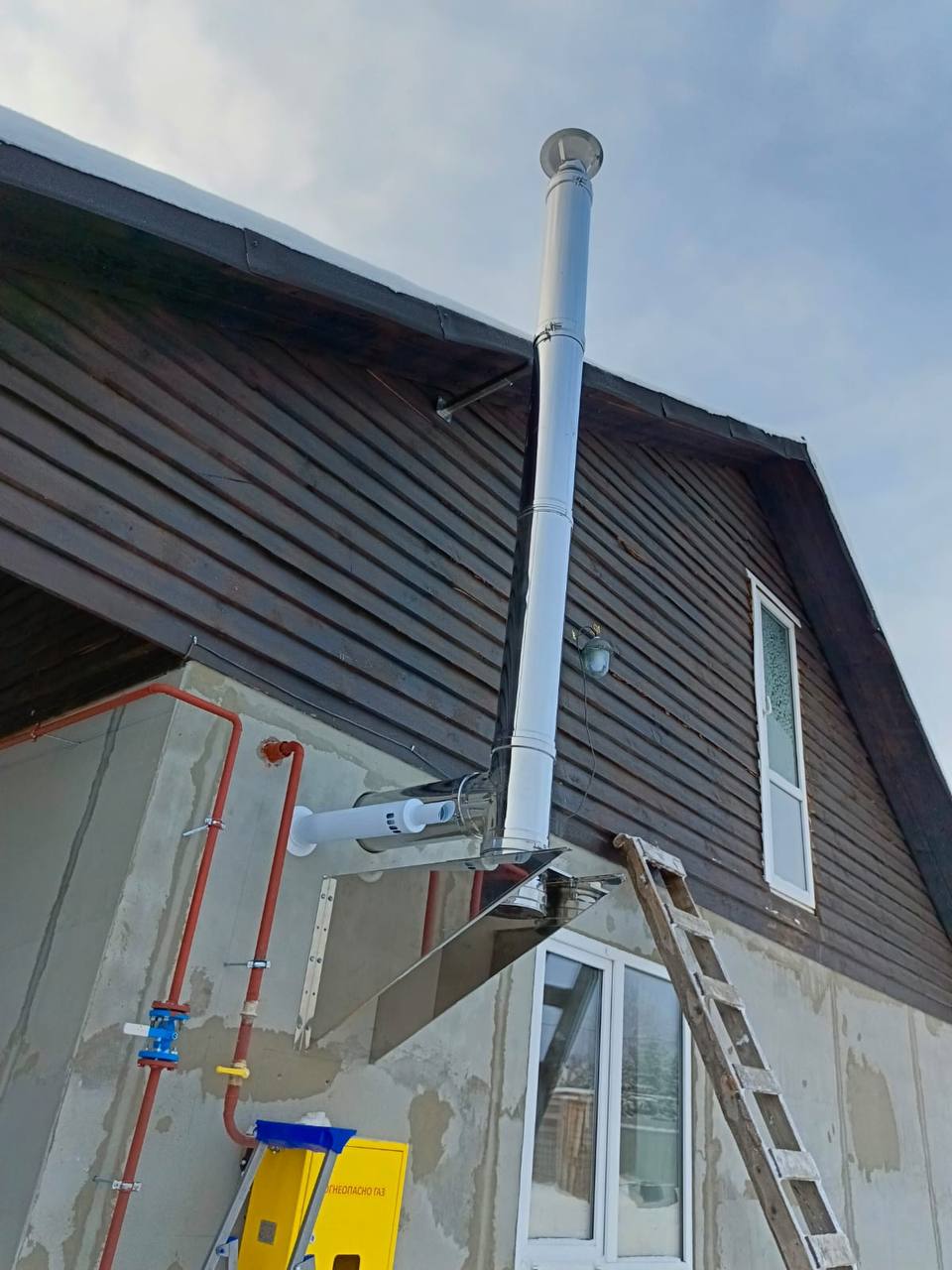

Дымоход - коаксиальный (горизонтальный через стену) или классический (вертикальный). Коаксиальный проще, но требует, чтобы котел был турбированным (с вентилятором). Классический - выше, но подходит для атмосферных котлов.

Автоматика безопасности: датчик загазованности (метан, CO) с отсечным клапаном - обязательно для помещений с газовым котлом.

Газовая плита - подключается гибким шлангом (специальный, маркировка «газ», длина не более 1,5–2 м, не пересекает движущиеся части). Перед плитой - отдельный кран. Помещение - кухня с окном, вентиляцией (вытяжка или вентканал). Расстояние от газовой плиты до электроплиты/холодильника - не менее 0,5 м.

Газовая колонка (проточный водонагреватель) - устанавливается на кухне или в отдельном помещении (не в ванной - запрещено!). Обязателен дымоход (коаксиальный или классический) для отвода продуктов сгорания. Вентиляция - приток не менее 0,06 м², вытяжка 0,03 м². Подключение к воде - гибкая подводка, к газу - стальная труба или специальный шланг.

Газовый конвектор - для отопления отдельных комнат. Требует дымохода через стену (коаксиальный), притока воздуха с улицы. Устанавливается на наружной стене.

Монтаж газопровода - половина дела. Вторая половина - оформление документов и подключение поставщиком газа.

Этапы после монтажа:

Пневматические испытания - газопровод заполняют воздухом под давлением (обычно 0,1 МПа для низкого давления) и проверяют на герметичность в течение 1 часа. Падение давления не более 20 Па. Составляется акт.

Продувка - удаление воздуха из труб перед пуском газа.

Акт скрытых работ (если часть труб зашита в короба или гипсокартон).

Акт приемки газопровода - подписывается представителем ГРО (газораспределительной организации) или аттестованной организацией.

Договор на техническое обслуживание (ТО) газового оборудования - с лицензированной сервисной организацией (ежегодная проверка, чистка, замена уплотнений, проверка тяги, давления).

Заявка в ГРО на подключение (пуск газа) - предоставляется проект, акты, договор ТО, паспорта на приборы.

Приезд инженера ГРО - проверяет соответствие проекта и монтажа, опломбирует счетчик, открывает кран, пускает газ, проверяет работу приборов (зажигание, тягу, давление). Составляет акт пуска.

Инструктаж собственника - о правилах безопасности, действиях при запахе газа, периодичности проверок.

Только после последнего пункта вы можете пользоваться газом законно. Любые работы без договора с ГРО или без акта пуска - незаконное подключение (штрафы, отключение, демонтаж за ваш счет).

Газ - это не та сфера, где можно сэкономить, наняв «умельца с соседней улицы». Работы по газоснабжению имеют право выполнять только организации с лицензией Ростехнадзора (свидетельство СРО), аттестованные специалисты, прошедшие обучение по промышленной безопасности. Проектировщик разработает схему с учетом всех отступов, уклонов, вентиляции, автоматики. Монтажники используют сертифицированные трубы и фитинги, выполнят сварку стальных труб (аттестованные сварщики), проведут испытания давлением, оформят акты. После сдачи объекта вы получите пакет документов, с которым ГРО без проблем подключит газ и опломбирует счетчик. И главное - вы будете спать спокойно, зная, что система герметична, автоматика сработает при любой нештатной ситуации, а ежегодное обслуживание продлит жизнь котлу и вашему здоровью. Газ - это тепло и уют, но только когда он под надежным контролем.
